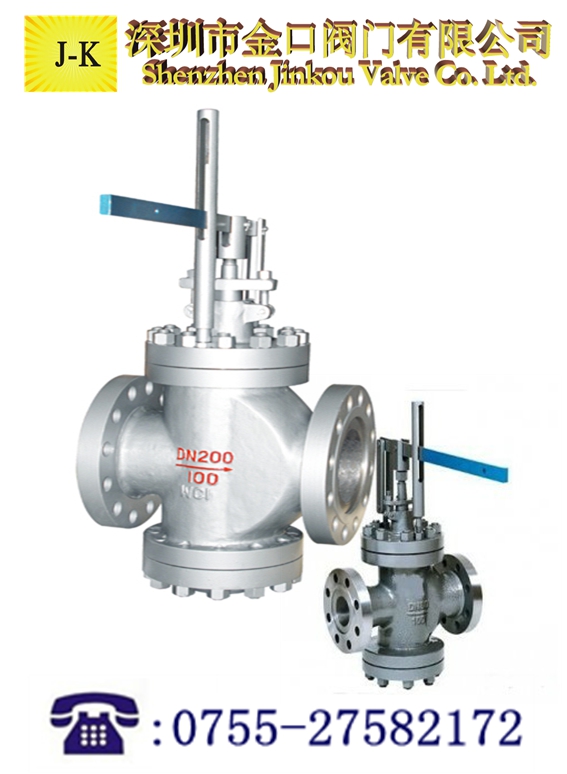

一、不锈钢杠杆式减压阀用途:
杠杆式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。杠杆式减压阀主要配套在减温压装置上,起到调节压力的作用,减压比一般用O.6较合适,选用DKJ一31O电动执行装置,DN500阀选用DKJ一51O电动执行装置较合适。杠杆式减压阀阀适用于水、蒸汽、空气介质管路上,通过调节使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠介质本身的能量自动保持出口压力在一定范围内,但进口压力和出口压力之差必须≥0.2MPA/CM。
二、不锈钢杠杆式减压阀工作原理及结构:
杠杆式减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a孔通过付阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方。当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡。反之,当阀后压力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力也随之增高达到新的平衡。
三、不锈钢杠杆式减压阀阀体参数:
型号
|
零件名称
|
阀体、阀盖
|
阀杆
|
阀瓣
|
阀座
|
Y45H(Y)-64 Y45H(Y)-100
|
材料
|
WCB
|
38CrMoAIA
|
2Cr13
|
1Cr18Ni9Ti
|
Y45H(Y)-64I Y45H(Y)-100I
|
|
ZG20CrMo
|
|
1Cr18Ni9Ti
|
|
四、不锈钢杠杆式减压阀尺寸参数:
公称压力
|
工程通径
|
尺 寸
|
6.4 10.0
|
|
H
|
H1
|
L
|
L1
|
L2
|
|
50
|
510
|
200
|
565
|
150
|
150
|
|
80
|
555
|
220
|
650
|
190
|
190
|
|
100
|
582
|
245
|
800
|
200
|
200
|
|
150
|
654
|
318
|
800
|
220
|
225
|
|
200
|
725
|
355
|
800
|
250
|
250
|
|
250
|
750
|
390
|
800
|
272
|
275
|
|
300
|
918
|
475
|
1000
|
355
|
395
|
|
400
|
1080
|
660
|
1000
|
400
|
550
|
|
500
|
1635
|
800
|
1000
|
450
|
680
|
