一、膜片式高灵敏度减压阀参数:
产品名称:
|

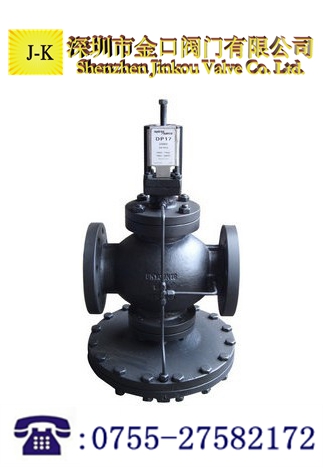

先导式超大膜片高灵敏度减压阀
|
产品型号:
|
YD43H
|
产品口径:
|
DN15-50
|
产品压力:
|
0.6~10.0Mpa
|
产品材质:
|
铸钢、不锈钢、合金钢等
|
二、膜片式高灵敏度减压阀结构特点和用处:
本系列减压阀是参考国外同类产品研制开发的,属于直接作用式薄膜弹簧减压阀,其突出特点是大大加大了膜片工作面积,因此,和同类减压阀相比,膜片对下游压力变化的传感特别明显,下游压力的微小变化(例如0.01MPa)都将引起膜片和阀芯明显的调节动作,从而大大提高了稳压功能。本系列的产品特别适用于进口压力变化大,出口流量变化大,需要出口压力较好稳定的管路。
三、膜片式高灵敏度减压阀压力参数:
公称压力(Mpa)
|
1.6
|
壳体试验压力(Mpa)*
|
2.4
|
密封试验压力(Mpa)
|
1.6
|
最高进口压力(Mpa)
|
1.6
|
出口压力范围(Mpa)
|
0.03-1.0
|
压力特性偏差(Mpa)△P2P
|
GB12246-1989
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
渗漏量
|
GB12245-1989
|
四、膜片式高灵敏度减压阀阀体参数:
零件名称
|
零件材料
|
阀体 阀盖
|
WCB
|
阀座
|
2Cr13
|
阀瓣
|
2Cr13
|
阀杆
|
2Cr13
|
膜片
|
1Cr18Ni9Ti
|
调节弹簧
|
60Si2Mn
|
五、膜片式高灵敏度减压阀尺寸参数:
DN
|
G
|
L
|
H1
|
H
|
D
|
15(1/2")
|
Rc1/2"
|
95
|
55
|
170
|
100
|
20(3/4")
|
Rc3-4"
|
95
|
55
|
170
|
100
|
25(1")
|
Rc1"
|
100
|
60
|
190
|
120
|
32(1-1/4")
|
Rc1-1/4"
|
165
|
75
|
220
|
150
|
40(1-1/2")
|
Rc1-1/2"
|
190
|
90
|
250
|
180
|
50(2")
|
RG2"
|
200
|
110
|
300
|
220
|
六、维修保养:
1、阀门应存干燥通风的室内,通路两端须密封。
2、长期存放的阀门应定期检查,清除污物,并在加工面上涂防锈油。
3、安装后,应定期进行检查,主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效,如有损坏应及时更换。
(4)阀门检修装配后,应进行密封性能试验。
