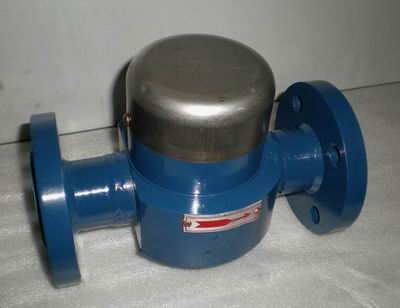

蒸汽保温型疏水阀产品介绍:
蒸汽保温型疏水阀是圆盘式疏水阀的最新技术，它在圆盘式蒸汽疏水阀的主气室外增加一层通蒸汽的保温外壳，使主气室的温度保持与管道的凝结水温度相同，如果没有凝结水产生疏水阀就不会开启，节能效果显着。该疏水阀采用合金钢阀体材料制造，能耐550℃的高温，能适合高压高温恶劣环境工况下的疏水，动作灵敏，工作质量高。是高压过热蒸汽管线和高压过热设备最理想的疏水阀。
蒸汽保温型疏水阀工作原理:
本疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的体积和流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。 本疏水阀的汽室外面增加一层外壳，外壳内室和蒸汽管道相通，利用管道自身蒸汽对疏水阀的主汽室进行保温，使主汽室的温度不易降温，保持汽压，疏水阀紧紧关闭。当管线产生凝结水，疏水阀外壳降温，疏水阀才能开启排水；在过热蒸汽管线上如果没有凝结水产生，疏水阀不会开启，工作质量高，节能效果好。该阀最高允许温度为550℃，阀体为合金钢，阀心为硬质合金，经久耐用，使用寿命长，是高压.高温过热蒸汽专用疏水阀。
主要性能和零部件:
|
零部件材料
|
阀体、阀盖
|
WCB/WC5/WC9
|
性能参数
|
最高允许压力
|
6.5Mpa、15.0Mpa、26.0Mpa
|
|
阀片
|
铬不锈钢
|
最高允许温度
|
425℃ 500℃
|
|
过滤网
|
不锈钢
|
最高允许背压率
|
50%
|
|
阀座密封面
|
钴铬钨合金
|
适用介质
|
过热蒸汽、饱和蒸汽、凝结水
|
型号 规格 外型尺寸表:

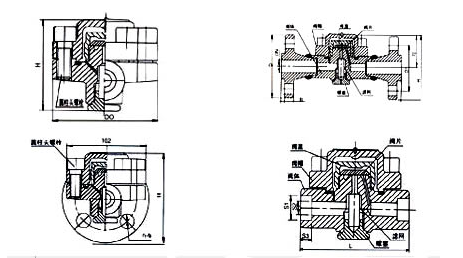

CSHR65A蒸汽保温型疏水阀外形尺寸图
|
型 号
|
CSHR65A-W（承插焊）
|
型 号
|
CSHR65A-F（法兰）
|
|
通 径
|
15mm
|
20mm
|
25mm
|
通 径
|
15mm
|
20mm
|
25mm
|
|
L
|
130
|
130
|
130
|
L
|
210
|
210
|
230
|
|
D0
|
102
|
102
|
102
|
H
|
120
|
132
|
135
|
|
H
|
106
|
106
|
106
|
D
|
95
|
120
|
125
|
|
S1
|
21.7
|
27.05
|
33.18
|
D1
|
66.5
|
82.5
|
89
|
|
S2
|
15
|
15
|
15
|
n-Ф
|
4-16
|
4-20
|
4-20
|
|
S3
|
9.2
|
12.7
|
12.7
|
B
|
14.5
|
16
|
17.5
|
|
法兰连接按 HG-20592. 20615-97或用户要求制造。
|
维修保养:
1、阀门应存干燥通风的室内，通路两端须密封。
2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)阀门检修装配后，应进行密封性能试验。
