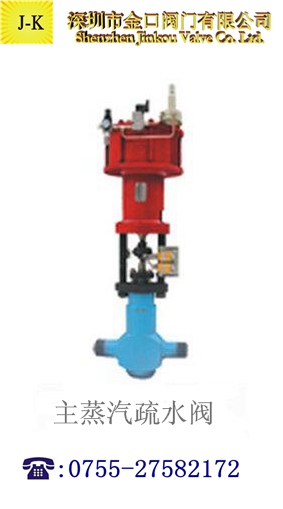

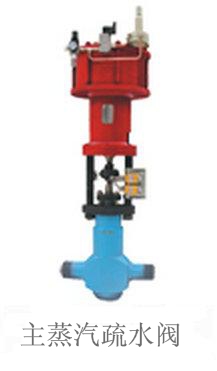

[STR主蒸汽疏水阀]是一种串级式高压差调节阀,该阀适用于火力发电厂主蒸汽和再热蒸汽管道等的疏水系统。控制高温高压降饱和水,高温蒸汽疏水阀可以是电动或者气动,也可以是手动操作。气动或电动疏水阀型号是STR,手动疏水阀型号是MTR,它是大型火力发电机组的关键阀门之一。
STR主蒸汽疏水阀技术参数和性能:
产品名称:
|
主蒸汽疏水阀
|
产品型号:
|
STR
|
产品口径:
|
DN50-600
|
阀芯形式:
|
压力平衡式单座阀芯
|
流量特征:
|
等百分比或线性
|
材 料 :
|
440B 特种不锈钢
|
阀体
形 式 铸造或锻造的直通式阀体
公称通径 DN65,80,100,125,150,200,250,300
公称压力 PN1.6,4.0,.6.4Mpa
连接形式 法兰连接 BW焊接
材 料 WCB
工作温度 小于420度
填 料 高温石墨编织填料
性能
泄漏量 金属阀座符合标准符合ANSI B16.104—1976 IV级
回 差 小于全行程的3%(不带定位器)小于全行程的1%(带定位器)
线 性 小于全行程的+-5%(不带定位器)小于全行程的+-1%(带定位器)
可调范围 50:1
执行机构
形 式 汽缸活塞执行机构或电动执行机构
供气压力 0.5Mpa
气源接头 RC1/4
环境温度 -30-70度
附 件 (气动执行机构)定位器,手轮机构,空气过滤减压阀
阀体
公称通径 DN25,32,40,50
公称压力 PN32, 42Mpa
连接形式 BW焊接式
材 料 12Cr1MoV锻件
介质温度 小于560度
阀内组件
阀芯形式 迷宫套筒式阀内组件,串级套筒式阀内组件
材 料 不锈钢
填 料 石棉与石墨编织填料
流体方向 高进低出

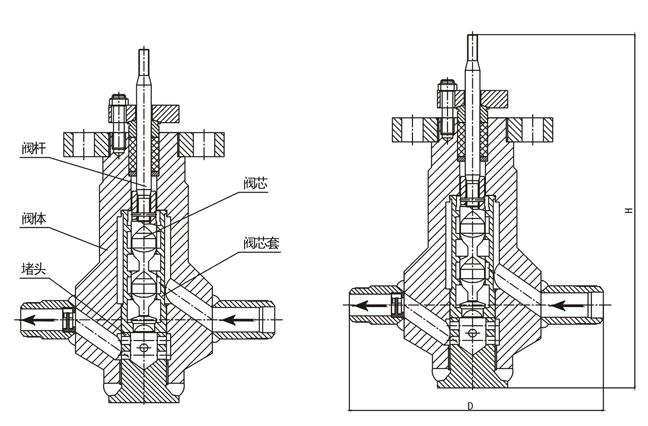

STR主蒸汽疏水阀结构图:
