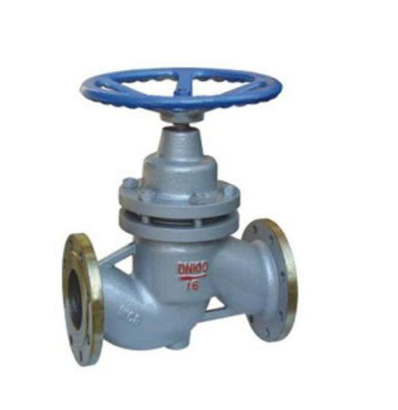

柱塞式截止阀概述：
UJ41H柱塞式截止阀的柱塞表面经过高精度外圆磨床加工而成，密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高了柱塞阀的使用寿命。UJ41H柱塞式截止阀是根据原有的截止阀连接尺寸设计制造的，是安装在蒸汽管道上，阀杆部位无泄漏，是锅炉蒸汽最理想阀门。
柱塞式截止阀工作原理：
UJ41H柱塞式截止阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性。
柱塞截止阀的运用范围
●阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
柱塞截止阀的安装和维修
●本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
●经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
●不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

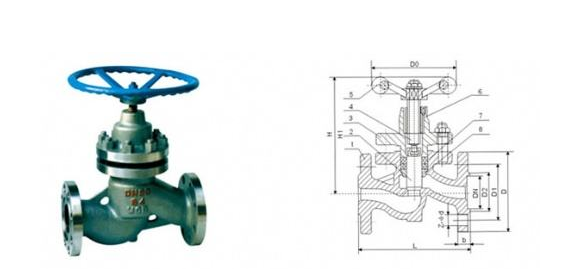

柱塞式截止阀外形尺寸：
柱塞截止阀的结构规范
|
PNl.6-4.O
PN6.4-10.0
|
DNl5-250
DNl5-100
|
PNl.6-4.O
PN6.4-10.0
|
DN≥250
DN≥200
|
|
柱塞截止阀
|
平衡式柱塞截止阀
|
柱塞截止阀的性能规范
|
阀体材料
|
适用温度
|
适用介质
|
压力范围
|
|
铸 钢
|
≤425℃
|
水、蒸汽、石油产品
|
PNl.6-1.6MPa
|
|
不锈钢
|
≤300℃
|
硝酸、醋酸
|
通径范围
|
|
含钼不锈钢
|
≤300℃
|
氮、氢、氨尿素等
|
DNl5-500mm
|
法兰连接柱塞截止阀结构尺寸
|
1.6-MPa UJ41H-16C UJ41W-16CP/R
|
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
主要外形尺寸
及连接尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
987
|
987
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
405
|
460
|
520
|
580
|
640
|
705
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
650
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
320
|
375
|
435
|
485
|
545
|
608
|
|
b
|
14
|
14
|
14
|
16
|
16
|
16
|
18
|
20
|
20
|
22
|
24
|
26
|
30
|
30
|
34
|
36
|
40
|
44
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
12-φ23
|
12-φ25
|
12-φ25
|
16-φ25
|
16-φ30
|
20-φ34
|
20-φ34
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
400
|
460
|
940
|
985
|
1100
|
1395
|
1480
|
1600
|
|
重量
|
kg
|
3.6
|
4.5
|
6
|
8
|
11
|
15
|
21
|
32
|
44
|
62
|
85
|
148
|
260
|
340
|
552
|
752
|
1200
|
1400
|
|
2.5-MPa UJ41H-25C UJ41W-25CP/R
|
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
主要外形尺寸
及连接
尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
987
|
987
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
360
|
425
|
485
|
550
|
610
|
660
|
730
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
600
|
600
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
188
|
218
|
278
|
332
|
390
|
448
|
405
|
555
|
610
|
|
b
|
16
|
16
|
14
|
18
|
18
|
20
|
22
|
22
|
24
|
2/
|
30
|
34
|
36
|
40
|
44
|
48
|
50
|
52
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
8-φ25
|
8-φ25
|
12-φ30
|
12-φ30
|
16-φ30
|
16-φ34
|
16-φ34
|
20-φ34
|
20-φ41
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
410
|
470
|
940
|
1000
|
1140
|
1400
|
1500
|
1620
|
|
重量
|
kg
|
3.5
|
4.5
|
6
|
8
|
11
|
16
|
22
|
32
|
48
|
65
|
90
|
165
|
280
|
360
|
580
|
800
|
1280
|
1450
|
|
4.O-MPa UJ41H-40C UJ41W-40CP/R
|
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
主要外形尺寸
及连接
尺寸
(mm)
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
698
|
787
|
914
|
987
|
987
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
270
|
300
|
375
|
445
|
510
|
570
|
655
|
680
|
735
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
320
|
385
|
450
|
515
|
585
|
610
|
670
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
125
|
135
|
160
|
188
|
218
|
282
|
345
|
408
|
465
|
535
|
560
|
612
|
|
D6
|
40
|
51
|
58
|
66
|
76
|
88
|
110
|
121
|
150
|
176
|
204
|
260
|
313
|
364
|
422
|
474
|
524
|
576
|
|
b
|
16
|
16
|
16
|
18
|
18
|
20
|
22
|
22
|
24
|
28
|
30
|
38
|
42
|
46
|
52
|
58
|
60
|
62
|
|
Z-φd
|
4-φ14
|
4-φ14
|
4-φ18
|
4-φ18
|
4-φ18
|
4-φ18
|
8-φ18
|
8-φ18
|
8-φ23
|
8-φ25
|
8-φ25
|
12-φ30
|
12-φ34
|
16-φ34
|
16-φ34
|
16-φ41
|
20-φ41
|
20-φ48
|
|
H
|
133
|
170
|
178
|
195
|
230
|
250
|
272
|
300
|
312
|
365
|
410
|
580
|
940
|
1000
|
1140
|
1400
|
1500
|
1620
|
|
重量
|
kg
|
3.5
|
4.5
|
6
|
8
|
11
|
16
|
22
|
32
|
48
|
75
|
120
|
185
|
320
|
480
|
700
|
930
|
1450
|
1600
|
法兰连接柱塞截止阀结构尺寸
|
6.4-MPa U41H-64C UJ41H-64P/R
|
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
主要外
形尺寸
及连接
尺寸
(mm)
|
L
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
|
D
|
105
|
125
|
135
|
150
|
165
|
175
|
200
|
210
|
250
|
295
|
340
|
405
|
470
|
530
|
|
D1
|
75
|
90
|
100
|
110
|
125
|
135
|
160
|
170
|
200
|
240
|
280
|
345
|
400
|
460
|
|
D2
|
55
|
68
|
78
|
82
|
95
|
105
|
130
|
140
|
168
|
202
|
240
|
300
|
352
|
412
|
|
D6
|
40
|
51
|
58
|
66
|
76
|
88
|
110
|
121
|
150
|
176
|
204
|
260
|
313
|
364
|
|
b
|
18
|
20
|
22
|
24
|
24
|
26
|
28
|
30
|
32
|
36
|
38
|
44
|
48
|
54
|
|
Z-φd
|
4-φ14
|
4-φ18
|
4-φ14
|
4-φ23
|
4-φ23
|
8-φ23
|
8-φ23
|
8-φ25
|
8-φ30
|
8-φ34
|
8-φ34
|
12-φ34
|
12-φ41
|
16-φ41
|
|
H
|
150
|
165
|
185
|
200
|
235
|
260
|
285
|
320
|
340
|
400
|
450
|
500
|
980
|
1000
|
|
重量
|
kg
|
6
|
8
|
9
|
14
|
22
|
30
|
40
|
70
|
98
|
150
|
260
|
400
|
520
|
680
|
|
PNl0.0MPa UJ41H-100 UJ41H-100P/R
|
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
主要外
形尺寸
及连接
尺寸
(mm)
|
L
|
170
|
190
|
210
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
1025
|
1150
|
|
D
|
105
|
125
|
135
|
150
|
165
|
195
|
220
|
230
|
265
|
310
|
350
|
430
|
500
|
585
|
655
|
715
|
|
D1
|
75
|
90
|
100
|
110
|
125
|
145
|
170
|
180
|
210
|
250
|
290
|
360
|
430
|
500
|
560
|
620
|
|
H
|
150
|
165
|
185
|
200
|
230
|
250
|
280
|
300
|
340
|
400
|
460
|
520
|
980
|
1060
|
1200
|
1350
|
|
重量
|
kg
|
6
|
8
|
10
|
16
|
26
|
34
|
48
|
96
|
130
|
250
|
380
|
510
|
660
|
810
|
950
|
1100
|
