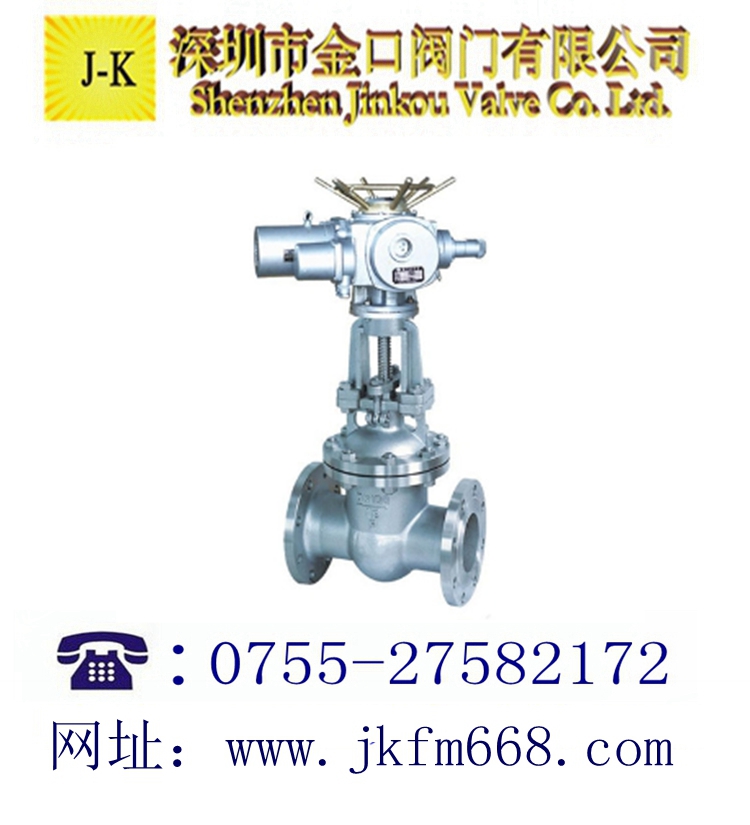

电动不锈钢低温闸阀概述:
DZ941W不锈钢低温闸阀通常指工作温度低于-40℃的阀门，广泛应用于液化 天然气，液化石油气体和其它低温行业。深圳金口公司目前可制造适用温达-196℃的闸阀，全部零件采用液氮进行低温预处理，完全避免使用过程中密封处 泄露，照成不必要的流量损失。法兰低温闸阀和普通闸阀的区别在于低温闸阀可以 耐低温，而普通闸阀在遇见低温介质的工况下可能会发生泄漏，或者爆裂等问题， 不锈钢低温闸阀在将铸件全部通过液氮进行低温预处理，使得钢制成分变得稀松， 成分更加集中，在走低温介质的时候，材质不会发生大的变化，使得该产品工作性 能更稳定，使用寿命更加长。
DZ941W电动不锈钢法兰闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是 通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对 位置即可改变通道大小。
DZ941W电动不锈钢法兰闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
DZ941W电动闸阀是由电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料 为不锈钢，公称压力 PN16~PN200，阀门材料为不锈钢的闸阀。
|
DZ941W 型 PN16~PN200 不锈钢楔式闸阀主要性能参数
|
|
型号
|
PN
|
工作压力/MPa
|
适用温度/℃
|
适用介质
|
|
DZ941W-16P~200P
|
16~200
|
4.0~10.0
|
≤200
|
硝酸类介质
|
|
DZ941W-16R~200R
|
醋酸类介质
|
DZ941W电动不锈钢法兰闸阀零部件材料
|
型号
|
材料
|
|
DZ941W-16P~20
|
阀体、阀盖
|
闸板
|
填料
|
|
DZ941W-16R~200R
|
铬镍不锈钢
|
铬镍不锈钢
|
聚四氟乙烯
|
|
低温闸阀技术要求
|
低温闸阀主要材料
|
|
设计、制造及验收按JB/T 7749-95
|
阀体、阀盖：不锈钢
|
|
主体材料：LCB、LF1、LF3、LC3、CF8、F304
|
阀杆： 1Cr18Ni9Ti
|
|
结构长度按GB/T 12221-1989标准
|
闸板、阀座密封面： 堆焊硬质合金
|
|
法兰连接尺寸按JB/T 79-1994标准
|
阀杆螺母： 铝青铜
|
|
适用温度：-46～196°C
|
垫片： 低温石棉、蜡浸石棉橡胶板
|
|
阀门的检验和试验按JB/T 9092-1999标准
|
填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
|
电动不锈钢低温闸阀：
1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封
3、根据工作温度合理选用填料，垫片等零件的材料
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要
Z941W-16P、Z941W-16R 型不锈钢楔式闸阀
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×Φd
|
H
|
重量/Kg
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4×Φ18
|
653
|
59
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4×Φ18
|
665
|
62
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8×Φ18
|
725
|
74
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8×Φ18
|
787
|
92
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8×Φ18
|
902
|
152
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8×Φ23
|
955
|
161
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12×Φ23
|
1105
|
219
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12×Φ25
|
1343
|
376
|
|
300
|
550
|
460
|
410
|
375
|
30
|
4
|
12×Φ25
|
1516
|
484
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16×Φ25
|
1678
|
695
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16×Φ30
|
1849
|
977
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20×Φ30
|
1937
|
1033
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20×Φ34
|
2234
|
1087
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20×Φ41
|
2432
|
1357
|
|
700
|
900
|
910
|
840
|
788
|
50
|
5
|
24×Φ41
|
2489
|
1481
|
|
800
|
1000
|
1020
|
950
|
898
|
52
|
5
|
24×Φ41
|
2643
|
1845
|
Z941W-25P、Z941W-25R 型不锈钢楔式闸阀
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×Φd
|
H
|
重量/Kg
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4×Φ18
|
653
|
64
|
|
65
|
265
|
180
|
145
|
120
|
22
|
3
|
8×Φ23
|
665
|
65
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8×Φ18
|
725
|
79
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8×Φ23
|
787
|
98
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8×Φ25
|
902
|
154
|
|
200
|
400
|
360
|
250
|
218
|
30
|
3
|
8×Φ25
|
955
|
168
|
|
250
|
450
|
425
|
370
|
332
|
36
|
3
|
12×Φ30
|
1343
|
390
|
|
300
|
500
|
485
|
430
|
390
|
40
|
4
|
16×Φ30
|
1516
|
505
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16×Φ34
|
1678
|
736
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16×Φ34
|
1849
|
1027
|
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
20×Φ34
|
1937
|
1139
|
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20×Φ41
|
2234
|
1228
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20×Φ41
|
2432
|
1502
|
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
24×Φ48
|
2489
|
1617
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24×Φ48
|
2643
|
1923
|
