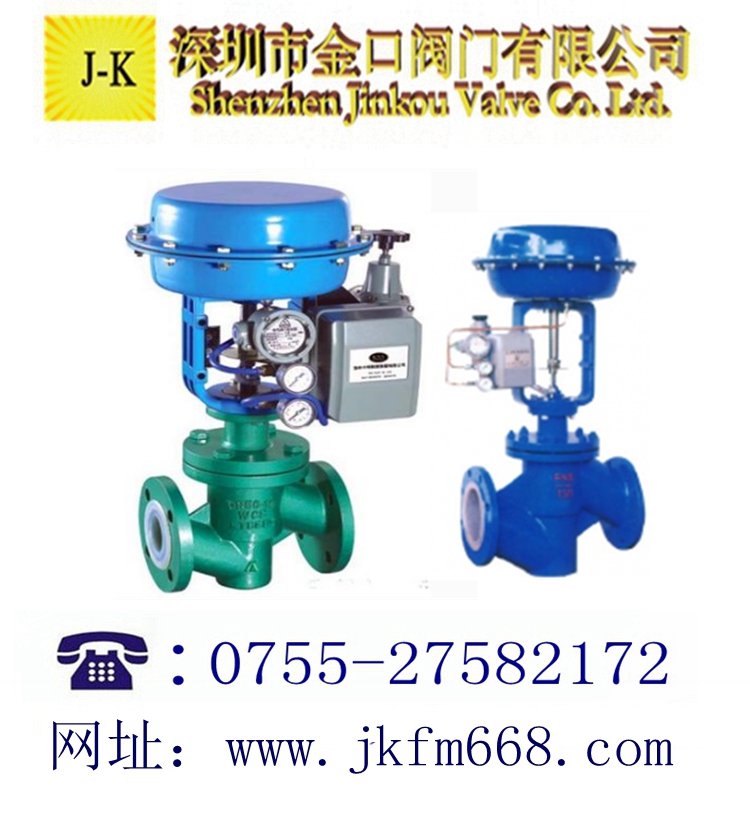

一、气动衬氟截止阀概述:
J641F46气动衬氟截止阀是由衬里调节阀阀体和气动执行机构一起组成。衬里 调节阀采用氟塑料衬里技术，在与流体接触的零部件表面衬塑一层耐腐蚀的工程防 腐材料，衬里调节阀流道无死角，结构简单，传动平稳可靠安全、体积小的特点。 阀门启闭通过输入4-20mADC信号，比例调节。
二、气动衬氟截止阀特点:
1. 调节阀的行程较小
2. 密封面只有一个，摩擦力较小;
3. 阀杆采用调质处理，使它具有良好的抗腐蚀性能和抗擦伤性能;
4. 阀体材料品种齐全，填料、垫片可以根据实际应用工况或根据客户要求合理选配 使用，满足客户使用要求
聚全氟乙烯 FEP (F46)
适用介质：
任何有机溶剂或试剂,稀或浓无 机 酸,碱,酮,芳烃,氯化烃等。
使用温度：
-85~150
特点：力学,电性能和化学稳定性基本与F4相同,但突出优点是动击韧性
高,有极好的耐候性和辐射性。
聚三氟乙烯 PCTEF (F3)
适用介质：
各种有机溶剂,无机腐蚀液(氧化性酸类)
使用温度：-195~120
特点：耐热性,电性能和化学稳定性仅次于F4,机械强度,蠕变性能,硬度比F4好些
聚丙烯： RPP
适用介质：无机盐类的水溶液,无 机 酸类,碱类的稀或浓溶液。
使用温度：-14~80
特点：最轻的塑料之一,其屈服,拉伸和压缩强度,硬度均优于低压聚乙烯,有很突 出的刚性,耐热性好,易成型,优廉。改性后动击性,流动性,弯曲弹性。
聚氯乙烯: 硬质)PVC
适用介质：耐水,浓碱,非氧化性酸,链烃,油和臭氧等。
使用温度：0-55
特点：机械强度较高,化学稳定性及介电性能优良,耐油性和抗老性也较好,易熔接
及粘合,价格较低。
聚四氯乙烯 PTFE(F4)
使用介质：强酸,强碱,强氧化剂等。
使用温度：-200~180
特点：具有优异的化学稳定性,有很高的耐热性,耐寒性,磨擦系数很低,是极好的 自润滑材料,但机械性能较低,流动性差,热膨胀大。
聚偏氯乙烯 PVDF(F2)
使用介质：耐大多数化学药品和溶剂,
使用温度：-70~100
特点：拉绅强度与压缩强度比F4好,耐弯折,耐候,耐辐射。耐光和老化等,最大特 点是韧性好,易成型。
聚烯烃：PO
适用介质： 各种浓度的酸碱盐及某些有机溶剂。
使用温度：-58~80
特点：是目前世界最理想的防腐材料,已广泛用于旋转成型的大型设备和管道件 内衬。
气动衬氟截止阀测试:
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
气动衬氟截止阀执行标准:
设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78 JB/T 79
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928
气动衬氟截止阀主要外形和连接尺寸:
|
规格
|
L
|
D
|
D1
|
D2
|
f
|
b
|
n-d
|
D0
|
H
|
H1
|
|
DN
|
NPS
|
1.0MPa
|
|
15
|
|
90
|
95
|
65
|
45
|
2
|
14
|
4-14
|
100
|
240
|
265
|
|
20
|
|
95
|
105
|
75
|
55
|
2
|
16
|
4-14
|
100
|
245
|
270
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-14
|
120
|
250
|
275
|
|
32
|
1
|
105
|
135
|
100
|
78
|
2
|
18
|
4-18
|
120
|
260
|
290
|
|
40
|
1
|
115
|
145
|
110
|
85
|
3
|
18
|
4-18
|
140
|
290
|
325
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-18
|
140
|
300
|
335
|
|
65
|
2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-18
|
160
|
355
|
400
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
4-18
|
160
|
400
|
450
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
22
|
8-18
|
180
|
455
|
495
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
24
|
8-18
|
180
|
530
|
560
|
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
24
|
8-23
|
240
|
605
|
650
|
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
26
|
8-23
|
240
|
650
|
770
|
|
250
|
10
|
325
|
390
|
350
|
320
|
3
|
28
|
12-23
|
280
|
680
|
800
|
|
300
|
12
|
375
|
440
|
400
|
368
|
4
|
28
|
12-23
|
280
|
710
|
835
|
|
1.6MPa
|
|
15
|
|
90
|
95
|
65
|
45
|
2
|
14
|
4-14
|
100
|
240
|
265
|
|
20
|
|
95
|
105
|
75
|
55
|
2
|
16
|
4-14
|
100
|
245
|
270
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-14
|
120
|
250
|
275
|
|
32
|
1
|
105
|
135
|
100
|
78
|
2
|
18
|
4-18
|
140
|
260
|
290
|
|
40
|
1
|
115
|
145
|
110
|
85
|
3
|
18
|
4-18
|
140
|
290
|
325
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-18
|
160
|
300
|
335
|
|
65
|
2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-18
|
180
|
355
|
400
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
8-18
|
240
|
400
|
450
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
24
|
8-18
|
240
|
455
|
495
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
26
|
8-18
|
280
|
530
|
560
|
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
28
|
8-23
|
320
|
605
|
650
|
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
30
|
8-23
|
360
|
650
|
770
|
|
2.5MPa
|
|
15
|
|
90
|
95
|
65
|
45
|
2
|
16
|
4-14
|
120
|
245
|
270
|
|
20
|
|
95
|
105
|
75
|
55
|
2
|
16
|
4-14
|
120
|
250
|
275
|
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-14
|
140
|
260
|
290
|
|
32
|
1
|
105
|
135
|
100
|
78
|
2
|
18
|
4-18
|
140
|
290
|
325
|
|
40
|
1
|
115
|
145
|
110
|
85
|
3
|
18
|
4-18
|
160
|
300
|
335
|
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-18
|
180
|
355
|
400
|
相关【阻火器】产品推荐：
版权所有转载请注明出处：http://www.jkfm668.com/Valve_Product_396.html
维修保养
1、阀门应存干燥通风的室内，通路两端须密封。
2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)阀门检修装配后，应进行密封性能试验。
