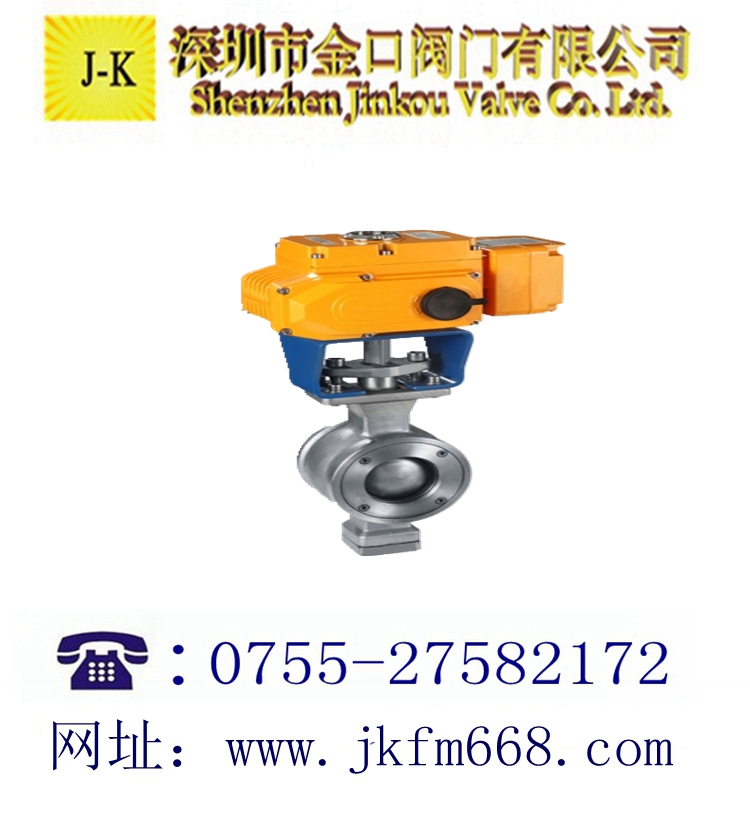

电动V型球阀概述:
VQ977H电动V型球阀,球芯呈V形状,可实现线性调节,可调范围大。当阀门关闭时,V型缺口与阀座之间产楔形剪切作用,既具有自洁功能又能防止球芯卡死,特别适用于管线结垢冻结场合。适宜于控制纸浆、污水,含有纤维和颗粒固体悬浮介质及粉粒状介质。配用的POLOVO气缸活塞式执行机构,结构简单,输出力矩大。本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用形式分单作用和双作用式,调节型为双作用式。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭或开启位置。产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、航空航天等领域。
■产品特点:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
■适用做调节流量的阀,具有精确的流量特性
■适用带有固体物质的苛刻介质(PTFE密封不适用)
■中轴密封是活动的压块,方便密封的检修
■阀体小巧、经济实惠
电动V型球阀参数:
电动执行器
|
普通开关型、无源触点开关型
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA
|
防爆电动执行器
|
EX dⅡBT4 EX d11 CT6
调节型、开关型
|
电压
|
AC220V AC110V AC380
DC12V DC24V DC110V
|
公称通径
|
DN15-100mm
|
公称压力
|
1.6-4.0MPa
|
适用温度
|
PTFE:-30~+180℃
合金:-30~+420℃
|
连接方式
|
对夹式、法兰式
|
阀体结构
|
一体式
|
阀体材质
|
WCB、304、316、316L
|
阀板材质
|
WCB、304、316、316L
|
阀座衬里
|
PTFE、合金
|
适用介质
|
纸浆、污水,含有纤维颗粒固体
悬浮介质及粉粒状介质
|
电动阀门接线图及工作原理
|
型式
|
直通式铸造球阀
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
阀座直径
|
20
|
26
|
33
|
40
|
53
|
66
|
86
|
104
|
128
|
170
|
212
|
255
|
300
|
340
|
额定流量系数Kv
|
25
|
36
|
63
|
100
|
184
|
280
|
400
|
600
|
950
|
1540
|
2500
|
3900
|
6150
|
9800
|
公称压力PN
|
PN1.6 6.4MPa
|
泄漏量
|
软密封:≤1.8×10-7×△P×DN.1/h(试验介质为液体:式中△P为压差)
硬密封:≤10-4×阀额定容量.1h(阀额定容量的计算见附表)
|
气源压力
|
0.4~0.6MPa
|
连接形式
|
对夹式、法兰式、管道法兰按JB79-59标准
|
适用温度
|
软密封-40℃~+180℃;硬密封-40℃~+450℃
|
球芯转角
|
90度
|
流量特性
|
近似等百分比
|
阀体材料
|
A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2
|
球芯型式
|
部分球带有V形缺口
|
阀座材料
|
聚四氟乙烯、不锈钢司太立硬质合金
|
基本误差
|
≤全行程的2%(带定位器)
|
回差
|
≤全行程的2.0%(带定位器)
|
死区
|
≤全行程的0.8%(带定位器)
|
额定流量系数误差%
|
≤±10
|
